有很多种不同的技术。相关参考一个是 Rendering Fields of Grass using DirectX11 in GRID Autosport (RFGinAutosport)

官方示例Adam也是用的GPU生成的技术

最近知乎有篇文章:https://zhuanlan.zhihu.com/p/29632347

Unity Store上有一些示例,比如

Rendering Grass in Real Time with Dynamic Lighting

http://www.kevinboulanger.net/grass.html

2006年的文章,主要有几点:dynamic light, density, shadow, LOD

  1. 分成三级LOD,


近距离就是几何体


8个面,alpha-test的贴图

中距离是插片,用了一个bidirectional texture funtion,定义了五个灯光和两个视角方向的贴图,中间的插值spherical barycentric


远距离就是贴地

  1. 密度管理用了一张density map

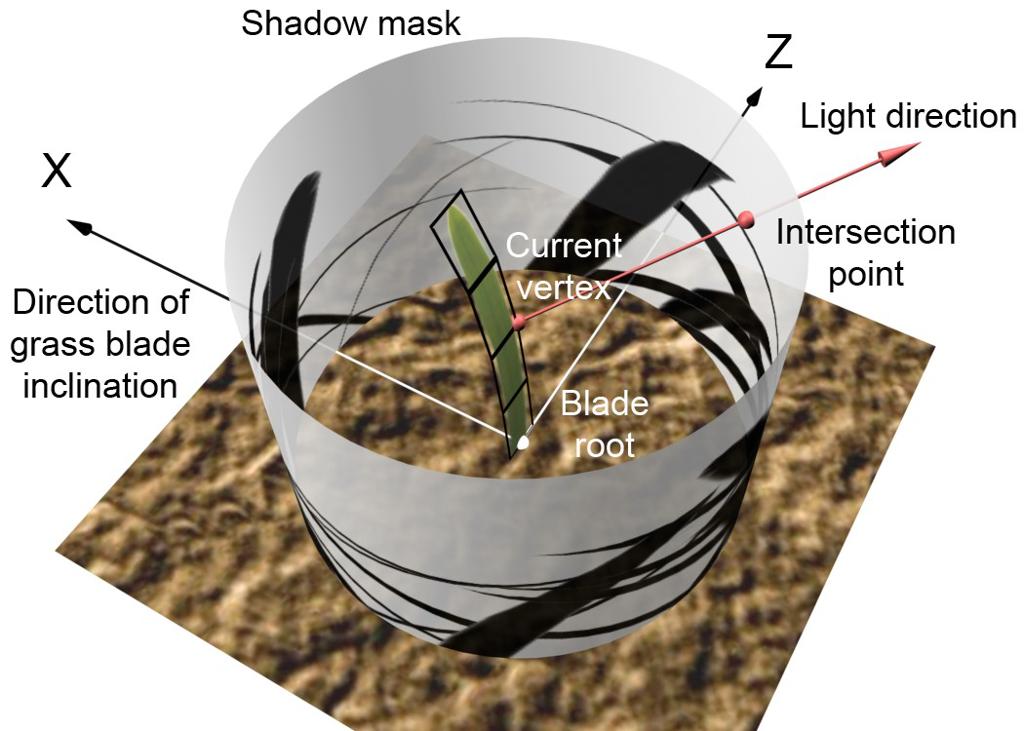

  1. 近距离shadowmap太费了,所以预先烘焙了一张occluder,每个草旁边一个圆柱体,用光线去采样


思路上可以借鉴的:

  • LOD
  • 插片BTF
  • density map的思想

没啥意义的:

  • alphatest草,mobile上毕竟太费了
  • 实时投影计算,预先计算的话也太耗了,128*128的occuluder话,单通道一张图ETC5压缩,2kb,10k草就是20mb啊,而且drawcall没法batch

2. Rendering Countless Blades of Waving Grass

第二个是GPU gem上的

https://developer.nvidia.com/gpugems/GPUGems/gpugems_ch07.html


  1. 草用一个透明贴图


  1. 所有草都是三插片


动画建议的方法是顶点动画,但是顶点要记录整个草的中心,避免贴图的扭曲变形,其实也没啥参考价值。

主要的意义在于提出草插片。

3. Rendering Fields of Grass using DirectX11 in GRID Autosport

第三个是Rendering Fields of Grass using DirectX11 in GRID Autosport (RFGinAutosport)

2014年的游戏,PS3/XBox 360平台。


主要要点如下:

  1. 美术制作densitymap,rgb记录颜色,alpha记录高度。整个地图一张2k


  1. 主相机上方架一个垂直向下正交的相机拍地面,渲RenderTexture,用这张RT,Compute Shader取每个像素作为草的底坐标。当然会做一些随机,根据相机视野做一下裁剪。还会生成LOD。




  1. Compute Shader输出草信息的struct到一个AppendStructuredBuffer。这个buffer交给shader,用instanceID取信息。一个trick是drawindirect时候,避免高instance低顶点数,CPU里调相当于unity的DrawProcedurallyIndirect渲染
  2. 草的几何信息是hardcode进vertexshader的.


  1. screen-space shadow去采样投影,一个instance一个投影
  2. 车轮轧过应该草高度会降低,变形方法是:渲一个F32高度图,每帧更新车轮位置,然后放进生成阶段,compute shader里计算高度


优点:

  • 没有alpha-test,mobile上可以考虑
  • 美术流程完整
  • 裁剪和LOD非常有新意

缺点:

  • 没啥,这个笔者基本在unity移动端能复现
  • 没考虑地形起伏,笔者经验是要做高度差值
  • 顶视相机连续移动的话,采样率高于densitymap分辨率,单草还好,如果两个densitymap混合 一个草一个石头 就会抖动

4. Adam

第四个是Adam,unity官方demo,asset store有下载

和RFGinAutosports比较相似

  1. 直接用的unity terrain系统,不过terrian分成了一个个patch,每次会渲染主相机周边一些patch上的草,没有扇面裁剪
  2. densitymap之类的是写进terrain的control map的,有意思的是每层数据可能就2-4位,用mask编码到16位里
  3. 和RFGinAutosports一样,用compute shader生成草的位置信息
  4. 不过不是渲染草blade,而是AlphaToMask的插片草,不用geom shader

优点:

  • density-map采样比较稳定,因为直接是按patch了
  • control-map用掩码编码成16位的方式比较有意思
  • 美术流程比较完整

缺点:

  • 没考虑移动端,alpha-test会挂

5.

第五个是知乎上的文章https://zhuanlan.zhihu.com/p/29632347

  1. 三级LOD按面数分,hardcode进geom shader


  1. AlphaToMask贴图


  1. CPU按mesh顶点生成草位置


  1. 风是正弦顶点运动,高度相关

优点:

  • 考虑了LOD

缺点

  • alphatest在移动平台不太能接受
  • 没考虑美术流程
  • 位置生成用cpu,比较费

6. Zelda


很厉害,没有文章讲他们是怎么做的。。。。

7. 自己的实践

  1. terrain系统自带detail数据,这样就可以直接美术刷density,渲染时候再换成其它mesh
  2. 不用terrain的话,可以用replace shader,顶视相机抓mesh地形的顶点色生成control map。需要注意的是,顶视相机估计渲的比较小,可能就256,要考虑采样频率低时的噪声问题
  3. 直接用低模型草。另外两种方法呢,alpha-test移动端比较费,要不hardcode进vertex/geom shader美术又不好控制
  4. 5.5版本的unity,metal不能用compute shader。所以只能用cpu生成草DrawMeshInstancing,因为DrawMeshInstancing指定传matrix占用cbuffer,一个batch只能125instance,所以为了降drawcall最好给草丛而不是单棵草做instance。
  5. 地形有起伏的话,高度要插值。如果compute shader插得话,bilinear interpolation就有很好的效果了。如果5.5在cpu,就不要插值了,cpu上terrain自带的interpolate height挺费的。可以直接每个densitymap的位置指定一个高度,只是vertex shader里做平面随机。
  6. LOD和扇面裁剪是很好的思路可以应用。
  7. 我的经验是,就算是用5.5,没有compute shader,A9上也完全无压力。

自己的测试场景一样有有些区别。同样有主相机垂直向下的相机,不过用Replace Shader渲SplatMap。因为地面是mesh,用顶点色控制的混合,所以直接可以抓顶点色渲splatmap。抓到splatmap同样是compute shader生成位置信息。不过为了美术可控,要两种物体来分布,所以输出的是两个AppendStructuredBuffer。Unity里用DrawMeshInstancedIndirect来渲染,全在一个commandbuffer里。 用的mesh是直接美术控制的。和有一点RFG差别是由于地面起伏不平,我需要自己用相机抓深度图,自己算深度,而且随机到位置因为不在格点上,还得自己做Bilinear差值。 另外还有一点问题,splatmap频率比较高,但是相机精度太低(128-256),所以相机跟随移动时会有噪声。理论上采样要2倍于原有频率,这里肯定不行。所以有些地方到底是草还是石头经常闪。一个解决方案让相机位置不连续运动,每次跳的距离和相机texel值倍数,这样纠正保证连续了。但是由于浮点精度问题,经常跑着跑着就偏了。

在LX7里,不能用compute shader。所以位置信息不能用像素到坐标的方法。好在它用的terrain系统起伏不是很大,而且数据存储频率很低,整个地形才1024的detailmap,所以肯定不会有频率错位问题。用的5.5版本,只能DrawMeshInstanced。CPU根据玩家位置采detailmap,根据密度实时生成草数量,交给shader。位置左右偏移随机和旋转随机均是gpu中完成。其实有一点问题,因为左右偏移只是水平的,不会有高度变化。但由于地形起伏不大,也没啥问题。

知乎里的文章,是用一个mesh顶点,交给shader,用geom shader生成草的形状。渲染用的AlphaToMask。也不用考虑分布密度、美术如何处理、渲染效率、移动平台。其实没啥用。
